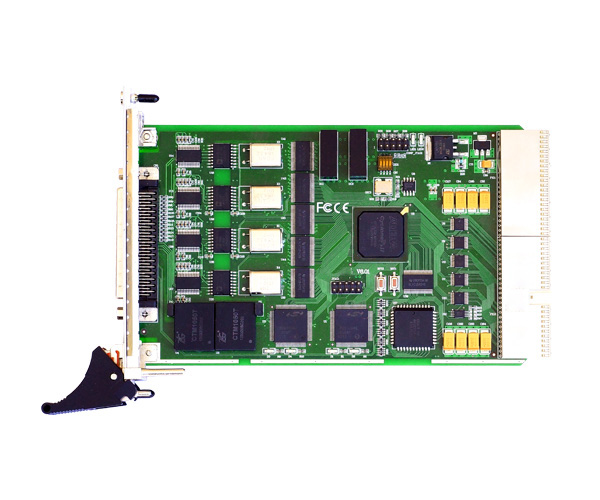

CPCI-XH3824R 4路UART信號通訊功能 2路CAN總線通訊 24路數字量輸入/輸出 支持前后走線
UART信號通訊功能
通道數: 4路
通訊模式選擇: RS232、RS422、RS485
通道隔離方式: 磁隔離
波特率: 出廠最高頻率為115Kbps，且可以設置其他標準波特率
數據位長度: 5/6/7/8位
停止位: 1位、1.5位或2位
校驗位: 無校驗、奇校驗、偶校驗
CAN總線通訊功能
通道數: 2路
通道隔離方式: 磁隔離
波特率: 10Kbps、20Kbps、50Kbps、100Kbps、125Kbps、250Kbps、500Kbps、800Kbps、1Mbps
數字量
輸入/輸出類型: TTL
通道數: 24路，PA、PB、PC三組端口，每組8路，均可配置成輸入或輸出
輸入電平: 高電平最低2V；低電平最高0.8V
輸出電平: 高電平最低2.4V；低電平最高0.5V
端口上電狀態: 數字量輸入
接口: 68SCSI
